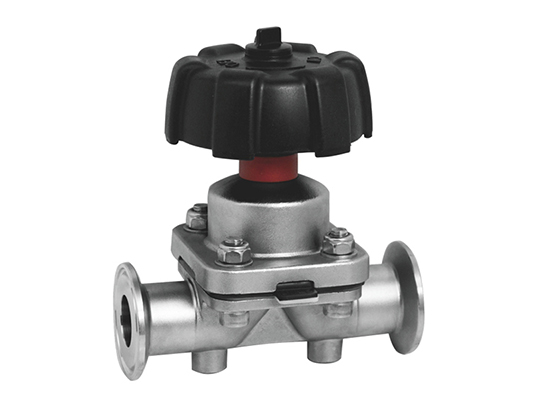

YG隔膜閥是一款衛生型的隔膜閥系列，廣泛適用 于衛生級的釀酒、乳制品以及飲料等食品工業以及無菌工況的制藥領域，實現對管道流體的控制和開/關任務。
工作原理
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉者管道流體通向路徑。當隔膜閥需要清洗任務或需要開啟任務時，通過手動旋轉手輪或驅 動氣動控制執行裝置來帶動閥桿向上運動，球形膜片 隨之向上彎曲，從而使閥門行程導通狀態，則可實現 清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗液 排泄，不會形成滯留現象。
材料：
鋼制部件：不銹鋼304、不銹鋼316U
密封件：EPDM+PTFE（三元乙丙+聚四氟乙烯）此密封件均采用進口密封材料（均符合FDA177.2600標準）。用本公司特有技術，將一個連接螺栓與EPDM/PTFE 結合成一整體密封部件，此密封部件與介質接觸部位的PTFE材質具有良好的耐寒性 好的耐熱性（+250℃）對各種化學制劑有良好的耐受性以及對流體具有 好的抗磨性！
標準設計
有各種標準的隔膜閥系列可向客戶提供，即用于DIN標準系列，3A標準系列，SMS標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE等標準系列。

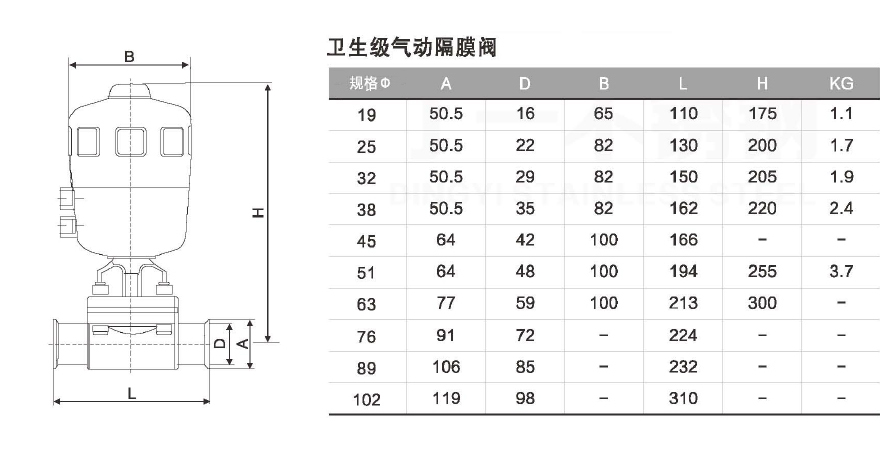

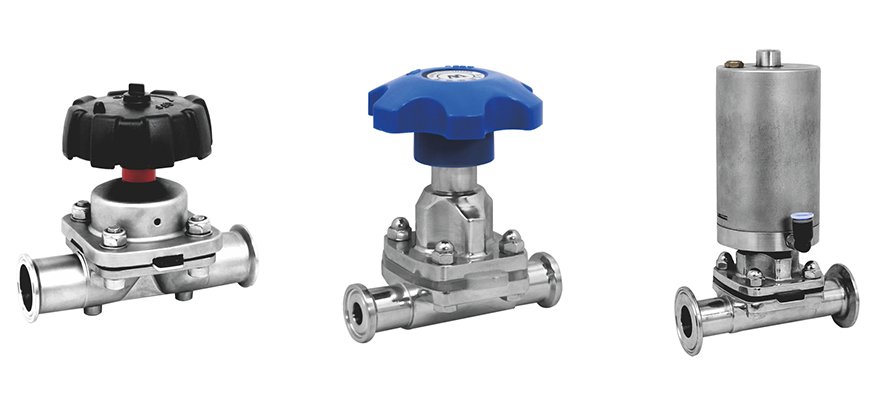

該閥門的組成部件包括：一個執行裝置，膜片和閥體，是用螺栓及螺母組裝在一起，整個閥門的組裝都是精心細致的。其執行裝置包括手動和氣動，膜片具有各種軟硬程度的人造橡膠，閥體為兩通或三通閥。

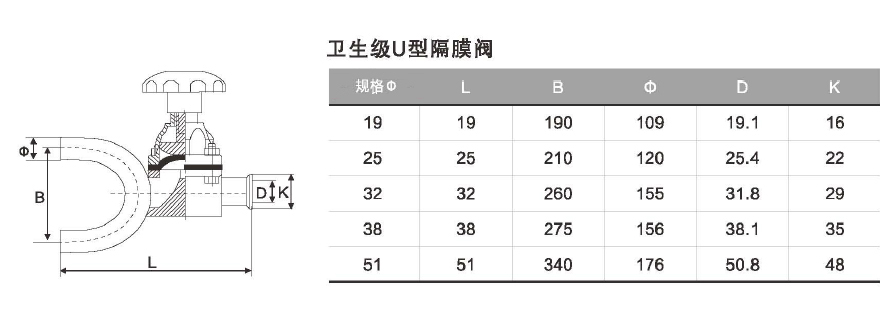

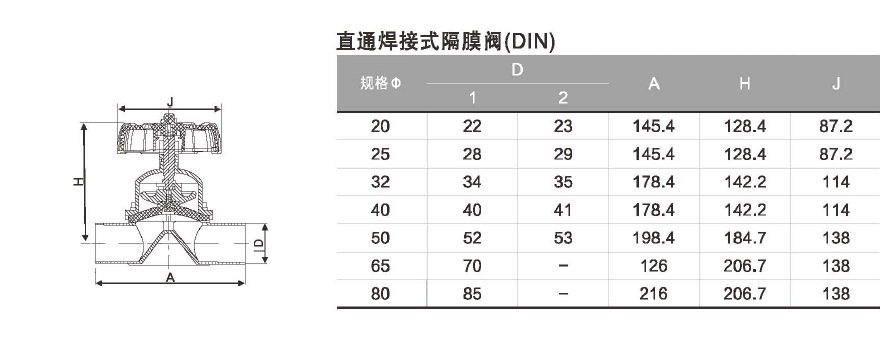

本公司現有的隔膜閥系列規格有：卡式隔膜閥、焊接式隔膜閥、T型三通式隔膜、U型三通式隔膜閥等系列隔膜閥。
性能規范
| 金屬材質 | 與產品接觸的零部件 | 304L/316L(1.4306/1.4404)鍛造 | 可提供材料檢測報告 |
| 不與產品接觸的零部件 | 304/202(1.4301/202) | ||
| 密封材質 | 標配 | EPDM+PTFE | 采用進口密封材料，所有密封材質均符合FDA117.2600 |
| 選配 | 硅橡膠VMQ | ||
| 壓力 | 工作壓力 | 0~10bar | |
| 控制氣源壓力 | 5?8bar | ||
| 溫度 | 工作溫度 | VMQ：(-50~+180℃) EPDM:(-20~+135℃) FPM:(-30~+230℃) | |
| 滅菌溫度 | 150℃(MAX20min) | ||
| 表面處理 | 內表面處理 | Ra≥0.4-0.8μm | |
| 外表面處理 | Ra≥0.8-1.6μm | ||
| 連接方式 | 焊接端管徑 | 焊接口： DIN 11850-2與11850-1/SMS/3A/ISO等系列 | |
| 連接方式：焊接、快裝、外螺紋、內螺紋、法蘭等 | |||
| 氣動控制 | 氣動頭固定支架 | ||
隔膜閥 優安裝角度
無菌隔膜閥根據其結構特點：推薦15~30角度安裝(根據 不同的規格而定)，有利于閥門清潔后 排泄，不易造成液體滯留閥門內部。
