產品詳情

您目前所在位置：網站首頁>產品中心>法蘭閥門系列

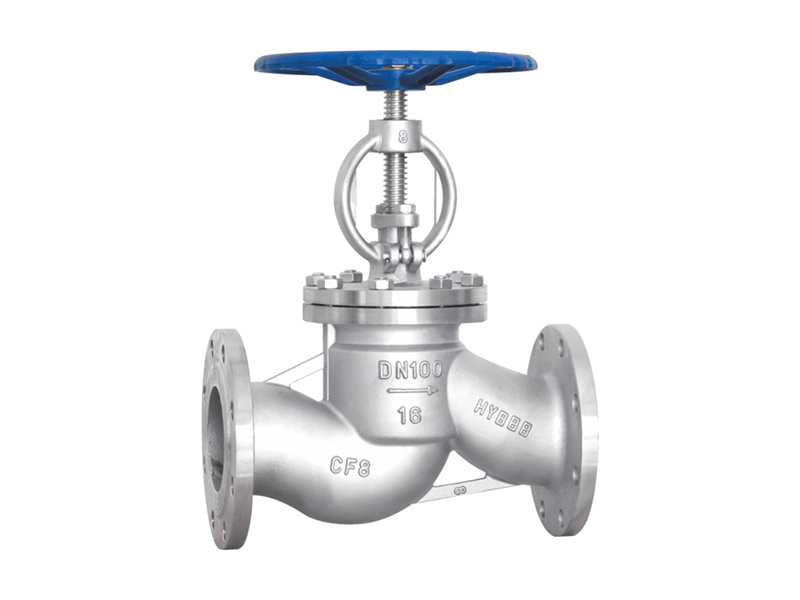

產品名稱：國標截止閥

執行標準

設計與制造	GB/T12235-89
結構長度	GB/T12221-89
法蘭尺寸	JB/T82.1-94
試驗和檢驗	JB/T9092

壓力試驗

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(水)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

材料列表

零件名稱	材質
零件名稱	P	P3	P8	R	R3	R8
閥體	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閘板	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閥蓋	ZG1Cr18Ni9Ti	CF3	CF8	ZG1Cr18Ni12Mo2Ti	CF3M	CF8M
閥桿	1Cr18Ni9Ti	304L	304	1Cr18Ni12Mo2Ti	316L	316
填料	柔性石墨
閥桿螺母	鋁青銅
手輪	可鍛鑄鐵
適用介質	硝酸類			醋酸類
適用溫度	≤200℃

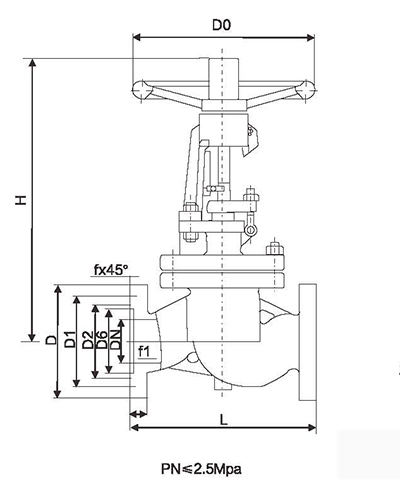

外形尺寸

DN(mm)	連接尺寸							外形尺寸
DN(mm)	L	D	D1	D2	f	b	Z-Φd	H手	D0	H電	電動裝置
J41W-16P(P3、P8、R、R3、R8) J941W-16P(P3、P8、R、R3、R8)
10	130	90	60	40	2	14	4-14	198	120	-	-
15	130	95	65	45	2	14	4-14	218	120	-	-
20	150	105	75	55	2	16	4-14	258	140	-	-
25	160	115	85	65	2	16	4-14	275	160	-	-
32	180	135	100	78	2	18	4-18	280	180	-	-
40	200	145	110	85	3	18	4-18	330	200	-	-
50	230	160	125	100	3	20	4-18	350	220	645	DZW10I
65	290	180	145	120	3	20	4-18	400	240	690	DZW10I
80	310	195	160	135	3	20	4-18	455	280	715	DZW10
100	350	215	180	155	3	22	8-18	475	320	770	DZW15
125	400	245	210	185	3	22	8-18	490	350	780	DZW20
150	480	280	240	210	3	24	8-18	510	400	810	DZW30
200	600	335	295	265	3	24	8-23	710	400	967	DZW45
250	650	405	355	320	3	26	12-25	786	450	1143	DZW60
300	750	460	410	375	4	28	12-25	925	500	1292	DZW90

外形尺寸

DN(mm)	連接尺寸							外形尺寸
DN(mm)	L	D	D1	D2	f	b	Z-Φd	H手	D0	H電	電動裝置
J41W-25P(P3、P8、R、R3、R8) J941W-25P(P3、P8、R、R3、R8)
10	130	90	60	40	2	14	4-14	198	120	-	-
15	130	95	65	45	2	14	4-14	218	120	-	-
20	150	105	75	55	2	16	4-14	258	140	-	-
25	160	115	85	65	2	16	4-14	275	160	-	-
32	180	135	100	78	3	18	4-18	280	180	-	-
40	200	145	110	85	3	18	4-18	330	220	-	-
50	230	160	125	100	3	20	4-18	350	240	645	DZW10I
65	290	180	145	120	3	22	8-18	400	280	690	DZW10I
80	310	195	160	135	3	24	8-18	455	280	715	DZW15
100	350	230	190	160	3	24	8-22	475	320	770	DZW20
125	400	270	220	188	3	26	8-26	490	360	780	DZW30
150	480	300	250	218	3	28	8-26	510	400	810	DZW45
200	600	355	310	278	3	30	12-26	710	400	967	DZW60
250	650	425	370	332	3	32	12-30	786	450	1143	DZW90
300	750	485	430	390	3	34	16-30	925	500	1292	DZW120

外形尺寸

DN(mm)	連接尺寸									外形尺寸
DN(mm)	L	D	D1	D2	D6	f	f2	b	Z-Φd	H手	D0	H電	電動裝置
J41W-40P(P3、P8、R、R3、R8) J941W-40P(P3、P8、R、R3、R8)
10	130	90	60	40	35	4	3	14	4-14	198	120	-	-
15	130	95	65	45	40	4	3	14	4-14	233	120	-	-
20	150	105	75	55	51	4	3	16	4-14	275	140	-	-
25	160	115	85	65	58	4	3	16	4-14	285	160	-	-
32	180	135	100	78	66	4	3	18	4-18	302	180	-	-
40	200	145	110	85	76	4	3	18	4-18	355	200	-	-
50	230	160	125	100	88	4	3	20	4-18	373	240	645	DZW10I
65	290	180	145	118	110	4	3	22	8-18	408	280	690	DZW10I
80	310	195	160	135	121	4	3	24	8-18	436	320	715	DZW20I
100	350	230	190	160	150	4.5	3.5	24	8-23	480	360	770	DZW30
125	400	270	220	188	176	4.5	3.5	26	8-25	558	400	782	DZW45
150	480	300	250	218	204	4.5	3.5	28	8-25	611	400	875	DZW60
200	600	375	320	282	260	4.5	3.5	34	12-30	720	400	1160	DZW90I
