| 公稱壓力 | PN1.6，2.5，4.0，6.4MPa |
| 強度試驗壓力 | PT2.4， 3.8， 6.0， 9.6MPa |
| 低壓氣密封試驗壓力 | 0.6MPa |
適用介質
| Z15W-(16-64)C | 水、油品、氣 |
| Z15W-(16-64)P | 硝酸類 |
| Z15W-(16-64)R | 醋酸類 |
| 適用溫度 | -20℃~180℃ |
材料列表
| 部件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M CF8 |
| 閥蓋 | 不銹鋼CF8M CF8 |
| 閘板 | 不銹鋼CF8M CF8 |
| 閥桿 | 不銹鋼SS316 304 |
| 線條 | 聚四氟乙烯PTFE |
| 止推墊片 | 聚四氟乙烯PTFE |
| 填料 | 不銹鋼304 |
| 填料壓套 | 不銹鋼SS316 304 |
| 填料壓蓋螺母 | 不繡鋼SS316 304 |
| 手輪 | - |
| 金屬墊片 | 不銹鋼SS304 |
| 彈墊 | 不銹鋼SS304 |
| 螺帽 | 不銹鋼SS304 |

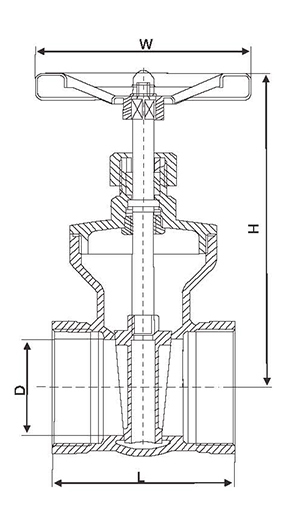

外形尺寸
| DN | L | D | H | W |
| 15 | 43 | 18 | 80 | 53 |
| 20 | 45 | 24 | 90 | 53 |
| 25 | 52 | 30 | 100 | 53 |
| 32 | 56 | 40 | 110 | 78 |
| 40 | 62 | 45 | 130 | 78 |
| 50 | 68 | 57 | 140 | 78 |
| 65 | 85 | 69 | 170 | 126 |
| 80 | 92 | 85 | 195 | 126 |
| 100 | 105 | 104 | 230 | 126 |
